Schwingungslagerung für Siebmaschinen
Siebmaschinen sind dauerhaft hohen dynamischen Belastungen ausgesetzt. Die richtige Schwingungslagerung sorgt für eine kontrollierte Maschinenbewegung, reduziert Belastungen auf Konstruktion und Komponenten und trägt dazu bei, Verschleiß, Wartungsaufwand und ungeplante Stillstände zu minimieren.
IV Metall unterstützt Sie bei der Auswahl und Auslegung des passenden Schwingungssystems für Ihre Siebmaschine. Von Druck- und Blattfedern bis zu modernen RESATEC Schwingelementen finden wir die technisch und wirtschaftlich passende Lösung für Ihre Anwendung.
Warum die richtige Lösung entscheidend ist
Siebmaschinen gehören zu den am stärksten beanspruchten Maschinen in der Aufbereitungs-, Recycling- und Fördertechnik. Die eingesetzten Schwingungssysteme beeinflussen nicht nur die Siebleistung, sondern auch die Belastung von Stahlbau, Lagerstellen und Antriebskomponenten.
Eine optimal ausgelegte Schwingungslagerung trägt dazu bei, ungeplante Stillstände zu vermeiden, Wartungsintervalle zu verlängern und die Lebensdauer der gesamten Anlage zu erhöhen.
Je nach Anwendung kommen Druckfedern, Blattfedern, Marsh Mellow® Gummihohlfedern oder moderne RESATEC Schwingelemente zum Einsatz. Entscheidend ist dabei nicht das einzelne Produkt, sondern die technisch und wirtschaftlich passende Lösung.
Typische Herausforderungen bei Siebmaschinen
Im täglichen Betrieb wirken hohe dynamische Belastungen auf Maschine und Konstruktion. Ein ungeeignetes Schwingungssystem kann die Betriebssicherheit beeinträchtigen und langfristig zu hohen Folgekosten führen.
Typische Herausforderungen sind
- Federbruch und ungeplante Maschinenstillstände
- Hohe Schwingungsbelastungen für Stahlbau und Lagerstellen
- Erhöhter Wartungsaufwand
- Unruhiger Maschinenlauf beim Anfahren und Abschalten
- Hohe Ersatzteil- und Instandhaltungskosten
- Verkürzte Lebensdauer wichtiger Anlagenkomponenten
Schwingungssysteme passend zu Ihrer Anwendung
Nicht jede Siebmaschine stellt die gleichen Anforderungen an ihre Schwingungslagerung. Maschinengewicht, Schwingweg, Antriebsleistung, Einbauraum und Einsatzbedingungen entscheiden darüber, welches System die beste Lösung darstellt.
Unser Ziel ist nicht der Verkauf eines bestimmten Produkts, sondern eine zuverlässige und wirtschaftliche Lösung, die optimal zu Ihrer Anlage passt.
IV Metall unterstützt Sie bei der Auswahl und Auslegung geeigneter Schwingungssysteme und liefert je nach Anwendung unter anderem
- RESATEC Schwingelemente
- Druckfedern
- Blattfedern
- Marsh Mellow® Gummihohlfedern
Gemeinsam die passende Schwingungslagerung finden
Vergleich verschiedener Schwingungssysteme für Siebmaschinen
Je nach Einsatzbereich unterscheiden sich Schwingungssysteme hinsichtlich Bewegungsführung, Dämpfung, Wartungsaufwand und Lebensdauer. Die folgende Übersicht zeigt die wichtigsten Unterschiede der gängigen Systeme.
| System | Vorteile | Mögliche Einschränkungen | Lieferbar durch IV Metall |
|---|---|---|---|
| RESATEC Schwingelemente |
Federung und Dämpfung in einem Bauteil, definierte Bewegungsrichtung, wartungsarm |
Höhere Investitionskosten als einfache Stahlfedern | Ja |
| Druckfedern |
Günstige Anschaffungskosten, bewährte Technik, hohe Tragfähigkeit |
Keine Dämpfung, größere Bewegungen beim An- und Abschalten, Fremdkörper können zwischen die Windungen gelangen |
Ja |
| Blattfedern |
Definierte Bewegungsrichtung, robuste Bauweise |
Individuelle Fertigung erforderlich, Austausch teilweise aufwändiger |
Ja |
| Marsh Mellow® / Gummihohlfedern |
Gute Dämpfungseigenschaften, kompakte Bauform, wartungsarm |
Bewegungen nicht definiert geführt, häufig zusätzliche Führungselemente erforderlich |
Ja |
| Luftfedern |
Sehr gute Schwingungsisolierung, niedrige Eigenfrequenz |
Druckluftversorgung erforderlich, empfindlicher gegen Beschädigungen, höhere Betriebs- und Wartungskosten |
Aktuell nicht im Lieferprogramm |
Welches System für Ihre Anlage die beste Wahl ist, hängt von den technischen Anforderungen und den gewünschten Betriebsbedingungen ab. Wir beraten Sie gerne bei der Auswahl.
Zusätzliche Expertise für anspruchsvolle Siebprozesse
Bei komplexen Aufgabenstellungen in der Siebtechnik betrachten wir nicht nur einzelne Komponenten, sondern auf Wunsch auch den gesamten Siebprozess.
Hierfür arbeitet die IV Metall GmbH mit Dr.-Ing. Matthias Coppers – „Der Siebdoktor“ – zusammen. Als unabhängiger beratender Ingenieur verfügt Dr. Coppers über mehr als 30 Jahre Erfahrung in der Sieb- und Verfahrenstechnik. Sein Leistungsspektrum umfasst unter anderem die Analyse und Optimierung von Siebprozessen und Siebmaschinen sowie die Unterstützung bei verfahrenstechnischen Problemstellungen.
Damit können wir unseren Kunden bei Bedarf zusätzliche, herstellerunabhängige verfahrenstechnische Expertise anbieten – beispielsweise wenn bestehende Siebprozesse optimiert, Ursachen für unzureichende Siebergebnisse untersucht oder neue Anwendungen und Maschinenkonzepte beurteilt werden sollen.
IV Metall bleibt dabei Ihr Ansprechpartner für RESATEC Schwingungstechnik, kundenspezifische Bauteile und die technische Umsetzung. Für weitergehende Fragestellungen rund um den Siebprozess kann auf Wunsch die unabhängige Expertise von Dr.-Ing. Matthias Coppers hinzugezogen werden.
So verbinden wir unsere Kompetenz in der Spann- und Schwingungstechnik sowie der eigenen Metallverarbeitung mit zusätzlichem verfahrenstechnischem Know-how aus der Siebtechnik.
Komponente, Maschine und Prozess gemeinsam betrachten – für eine technisch und wirtschaftlich optimale Lösung.

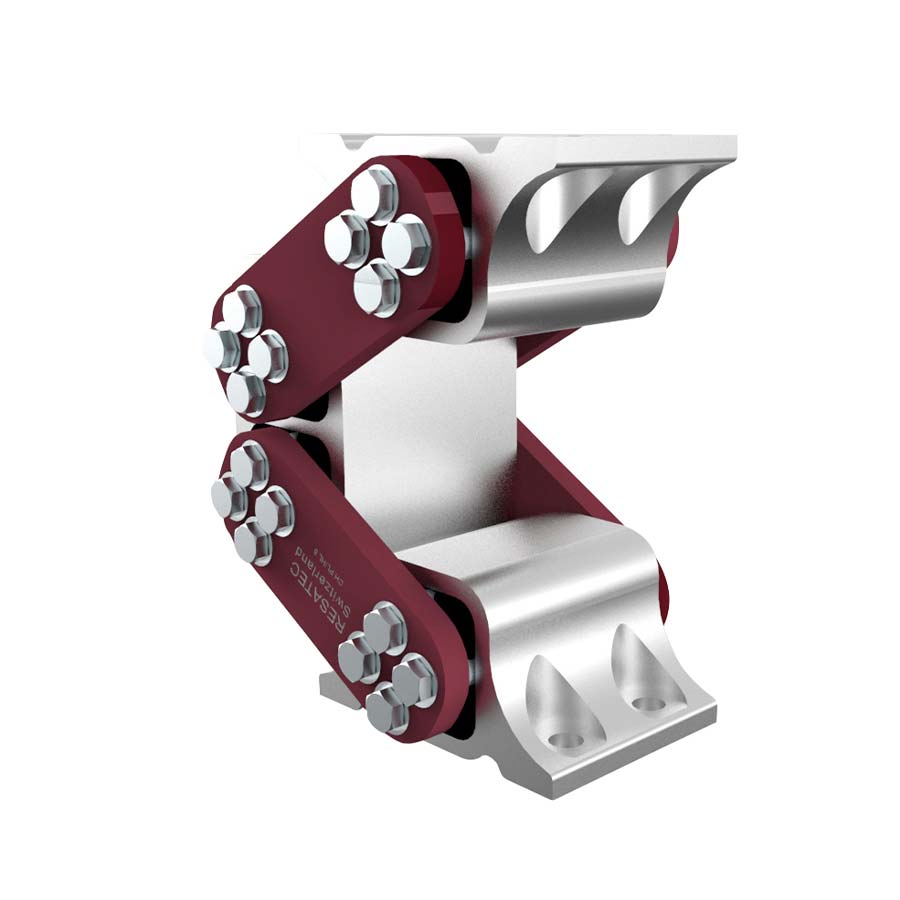

RESATEC Schwingelemente im Einsatz
Federung und Dämpfung in einem Bauteil

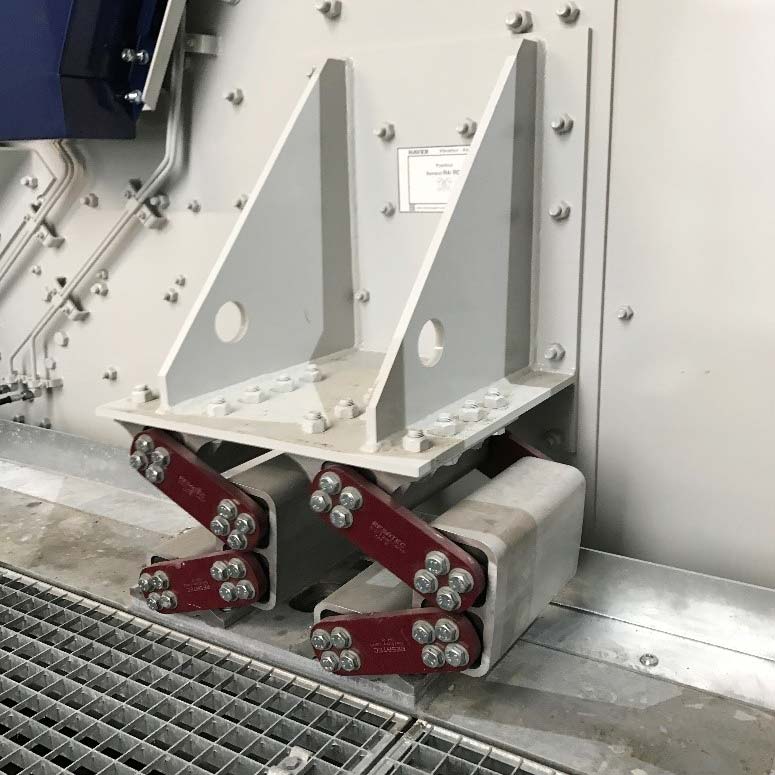

Die abgebildete Siebmaschine ist mit RESATEC DH 8 Schwingelementen ausgerüstet. Diese kombinieren Federung und Dämpfung in einem Bauteil und ermöglichen eine definierte Bewegungsführung der Maschine. Gerade beim Anfahren und Abschalten entstehen hohe dynamische Belastungen. Moderne Schwingelemente können diese Belastungen reduzieren und zu einem ruhigeren Maschinenlauf beitragen.
RESATEC DH 8 Schwingelemente zur Schwingungslagerung einer industriellen Siebmaschine.
Ihre Vorteile mit RESATEC und Typische Einsatzbereiche
RESATEC Schwingelemente bieten zahlreiche Vorteile gegenüber klassischen Schwingungssystemen und tragen zu einem wirtschaftlichen Anlagenbetrieb bei.
Ihre Vorteile auf einen Blick
- Federung und Dämpfung in einem Bauteil
- Definierte Bewegungsrichtung
- Keine offenen Federwindungen
- Robuste Bauweise für anspruchsvolle Industrieanwendungen
- Wartungsarm
- Lange Lebensdauer
- Hohe Betriebssicherheit
RESATEC Schwingelemente kommen überall dort zum Einsatz, wo Schwingungen kontrolliert geführt und dynamische Belastungen zuverlässig aufgenommen werden müssen.
Typische Einsatzbereiche sind
- Siebmaschinen
- Schwingförderer
- Förderrinnen
- Brecheranlagen
- Recyclinganlagen
- Kieswerke
- Schotterwerke
- Steinbrüche
- Aufbereitungsanlagen
Individuelle Lösungen statt Standardprodukte
Nicht jede Siebmaschine lässt sich mit Standardkomponenten optimal ausrüsten. Besonders bei Bestandsanlagen oder speziellen Einbausituationen sind individuelle Anpassungen gefragt.
Durch unsere eigene Metallverarbeitung fertigen wir Sonderhalterungen, Adapter und weitere Bauteile passend zu Ihrer Anwendung. Dadurch erhalten Sie eine technisch abgestimmte Gesamtlösung aus einer Hand und profitieren von kurzen Abstimmungswegen sowie hoher Flexibilität.
Success Stories
Entdecken Sie Success Stories und Referenzprojekte rund um die Schwingungslagerung von Siebmaschinen sowie weitere Anwendungen aus der Aufbereitungs-, Recycling- und Fördertechnik.
