Effiziente Fördertechnik mit Schwingförderer & Förderrinnen
Schwingförderer und Förderrinnen kommen überall dort zum Einsatz, wo Schütt- und Stückgüter zuverlässig, dosiert und schonend transportiert werden müssen. Die Wahl des richtigen Schwingungssystems beeinflusst Förderleistung, Betriebssicherheit und Wartungsaufwand maßgeblich.
IV Metall unterstützt Betreiber sowie Maschinen- und Anlagenbauer bei der Auswahl und Modernisierung geeigneter Schwingungssysteme. Gemeinsam entwickeln wir die technisch und wirtschaftlich passende Lösung für Ihre Anwendung.
Warum die richtige Lösung entscheidend ist
Schwingförderer und Förderrinnen unterscheiden sich grundlegend von vielen anderen Maschinen. Die Schwingbewegung ist hier ausdrücklich gewünscht und Voraussetzung für einen zuverlässigen Materialtransport.
Entscheidend ist jedoch, dass diese Bewegung kontrolliert erfolgt. Die Qualität der Schwingungslagerung beeinflusst nicht nur die Förderleistung, sondern auch die Belastung von Stahlbau, Lagerstellen und Antriebskomponenten.
Je nach Anwendung kommen Druckfedern, Blattfedern, Marsh Mellow® Gummihohlfedern oder moderne RESATEC Schwingelemente zum Einsatz. Entscheidend ist dabei immer die technisch und wirtschaftlich sinnvollste Lösung.
Typische Herausforderungen bei Schwingförderern
Typische Herausforderungen sind
- Federbruch
- Aufschaukeln beim Anfahren und Abschalten
- Hohe Belastungen für Stahlbau und Lagerstellen
- Zusätzliche Fangseile und Sicherheitsanschläge
- Unerwünschte Bewegungen außerhalb der Förderrichtung
- Hoher Wartungsaufwand
- Ungeplante Stillstände
Schwingungssysteme passend zu Ihrer Anwendung
Nicht jede Förderanlage stellt die gleichen Anforderungen an ihre Schwingungslagerung. Fördergut, Maschinengewicht, Schwingweg und Betriebsbedingungen entscheiden darüber, welches System die beste Lösung darstellt.
Unser Ziel ist nicht der Verkauf einzelner Komponenten, sondern eine Schwingungslösung, die zuverlässig funktioniert und langfristig wirtschaftlich arbeitet.
IV Metall unterstützt Sie bei der Auswahl und Auslegung geeigneter Schwingungssysteme und liefert je nach Anwendung unter anderem
- RESATEC Schwingelemente
- Druckfedern
- Blattfedern
- Marsh Mellow® Gummihohlfedern
Gemeinsam die passende Schwingungslösung finden
Vergleich verschiedener Schwingungssysteme für Schwingförderer
Je nach Konstruktion unterscheiden sich Schwingungssysteme hinsichtlich Bewegungsführung, Schwingungsverhalten, Wartungsaufwand und Betriebssicherheit. Die folgende Übersicht zeigt die wichtigsten Unterschiede der verschiedenen Systeme.
| System | Vorteile | Mögliche Einschränkungen | Lieferbar durch IV Metall |
|---|---|---|---|
| RESATEC Schwingelemente | Definierte Bewegungsrichtung, kontrolliertes Schwingverhalten, Betrieb außerhalb des Resonanzbereiches, keine zusätzlichen Fangeinrichtungen erforderlich | Höhere Investition als einfache Stahlfedern | Ja |
| Druckfedern | Günstige Anschaffungskosten, bewährte Technik | Keine definierte Bewegungsführung, hohe Schwingungsamplituden beim Anfahren und Abschalten, Fangseile oder Anschläge erforderlich | Ja |
| Blattfedern | Definierte Bewegungsrichtung, robuste Konstruktion | Individuelle Fertigung erforderlich, größerer Platzbedarf | Ja |
| Marsh Mellow / Gummihohlfedern | Gute Isolationseigenschaften, kompakte Bauweise | Bewegungsrichtung nicht definiert, zusätzliche Führungen erforderlich | Ja |
| Luftfedern | Sehr gute Schwingungsisolierung | Höhere Betriebskosten, empfindlich gegenüber Beschädigungen | Nein |
RESATEC Schwingelemente im Einsatz
Kontrollierte Schwingbewegungen ohne Aufschaukeln
Bei Schwingförderern und Förderrinnen soll die Schwingbewegung nicht verhindert, sondern gezielt genutzt werden. RESATEC Schwingelemente arbeiten außerhalb des Resonanzbereiches und ermöglichen dadurch eine definierte Bewegungsführung.
Im Gegensatz zu klassischen Druckfedersystemen schaukelt sich die Maschine beim Anfahren und Abschalten nicht auf. Dadurch werden Stahlbau und Konstruktion entlastet, Lagerstellen geschont sowie Wartungsaufwand und Stillstandszeiten reduziert. Zusätzlich können häufig Fangseile oder Anschläge entfallen.

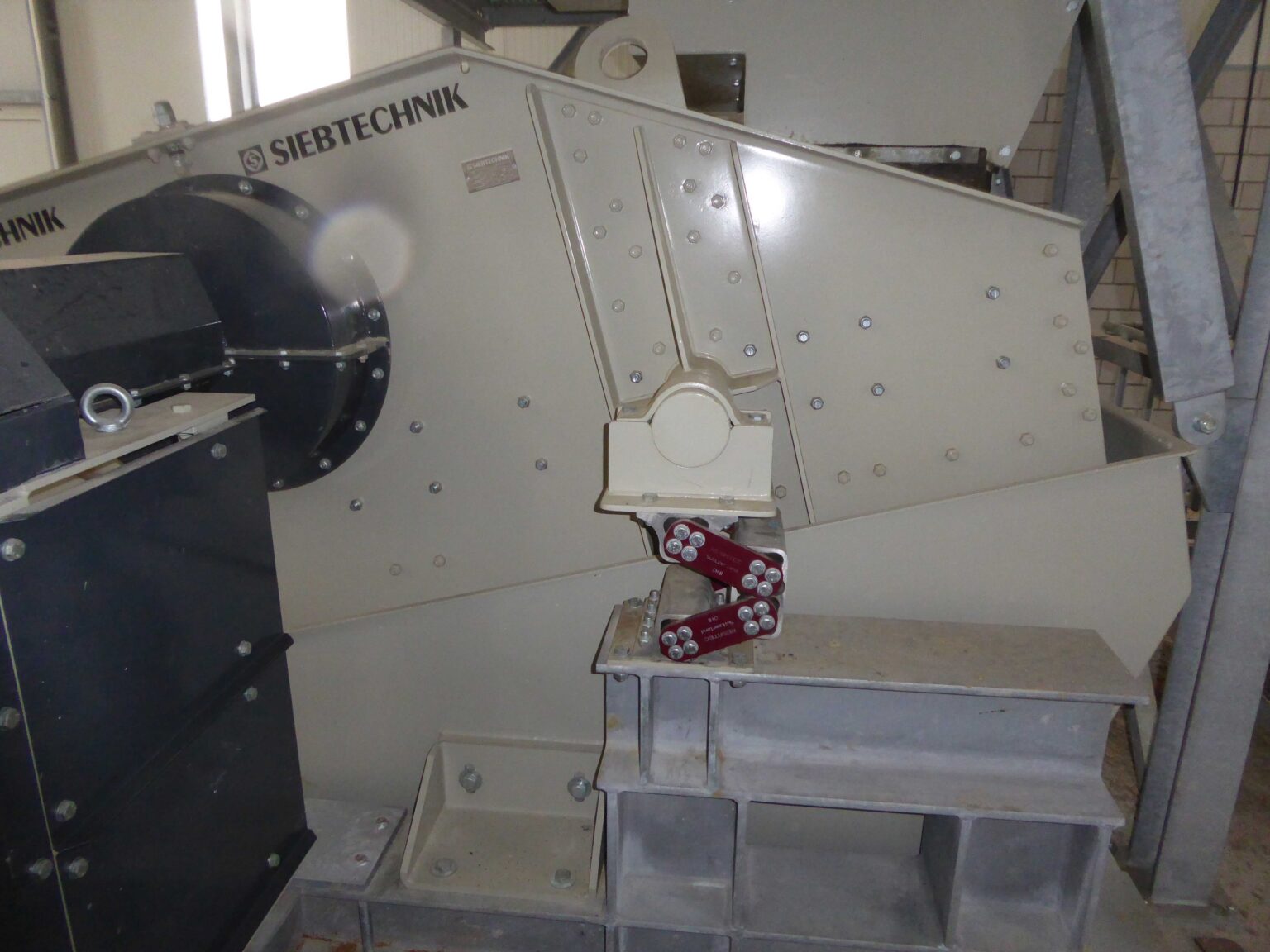

Schwingförderer mit RESATEC Schwingelementen für eine kontrollierte Förderbewegung ohne Aufschaukeln beim Anfahren und Abschalten.
Ihre Vorteile mit RESATEC und Typische Einsatzbereiche
Ihre Vorteile auf einen Blick
- Definierte Bewegungsführung
- Betrieb außerhalb des Resonanzbereiches
- Keine zusätzlichen Fangseile oder Anschläge erforderlich
- Geringerer Wartungsaufwand
- Hohe Betriebssicherheit
- Lange Lebensdauer
- Entlastung von Stahlbau und Lagerstellen
Schwingförderer und Förderrinnen werden in zahlreichen Industriebereichen eingesetzt. Sie transportieren Schüttgüter und Stückgüter zuverlässig, dosiert und schonend über kurze bis mittlere Förderstrecken.
Die Qualität der Schwingungslagerung beeinflusst Förderleistung, Betriebssicherheit, Wartungsaufwand und Lebensdauer der Anlage.
Typische Einsatzbereiche sind
- Schüttguttechnik
- Aufbereitungsanlagen
- Recyclinganlagen
- Holzindustrie
- Stein- und Kiesindustrie
- Chemische Industrie
- Lebensmittelindustrie
- Sondermaschinenbau
Individuelle Lösungen statt Standardprodukte
Nicht jede Förderanlage lässt sich mit Standardkomponenten optimal ausrüsten. Besonders bei Modernisierungen oder Sonderkonstruktionen sind individuelle Anpassungen erforderlich.
Durch unsere eigene Metallverarbeitung fertigen wir Sonderhalterungen, Adapterplatten, individuelle Aufnahmen und weitere Bauteile passend zu Ihrer Anwendung. So erhalten Sie eine technisch abgestimmte Gesamtlösung aus einer Hand und profitieren von kurzen Abstimmungswegen sowie hoher Flexibilität.
Success Stories
Entdecken Sie Success Stories und Referenzprojekte rund um Schwingförderer, Förderrinnen und weitere Anwendungen aus der Förder- und Schüttguttechnik.
